ASF: Ugello a cono pieno per colate continue

Spruzzo

Getto a cono pieno con ottima distribuzione su tutta la superficie e buona nebulizzazione a tutte le pressioni.

Angoli di spruzzo

Sono costruiti con i seguenti angoli di spruzzo standard: 45°, 65°,80° e 90°. Angoli di spruzzo diversi vengono forniti su specifica richiesta.

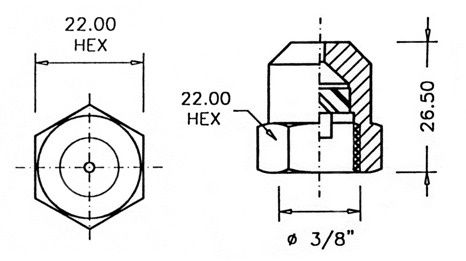

Costruzione

Gli ugelli tipo ASF hanno filettatura standard Gas femmina da 3/8" cilindrica (BSP – UNI 338). Altre filettature e portate intermedie vengono fornite a richiesta.

Materiali

Ottone o acciaio inox AISI 303.

Tabella delle portate

Ugello Pressione (bar)
1 1,5 2 2,8 3 4 5 6 7 8 9 10
Codice Portata (l/min)
10 0,60 0,73 0,85 1,00 1,04 1,20 1,34 1,46 1,58 1,69 1,79 1,89
15 0,90 1,10 1,27 1,50 1,55 1,79 2,00 2,20 2,37 2,54 2,69 2,83
20 1,20 1,46 1,69 2,00 2,07 2,39 2,67 2,93 3,16 3,38 3,59 3,78
25 1,49 1,83 2,11 2,50 2,59 2,99 3,34 3,66 3,95 4,23 4,48 4,72
30 1,79 2,20 2,54 3,00 3,11 3,59 4,01 4,39 4,74 5,07 5,38 5,67
35 2,09 2,56 2,96 3,50 3,62 4,18 4,68 5,12 5,53 5,92 6,27 6,61
40 2,39 2,93 3,38 4,00 4,14 4,78 5,35 5,86 6,32 6,76 7,17 7,56
45 2,69 3,29 3,80 4,50 4,66 5,38 6,01 6,59 7,12 7,61 8,07 8,50
50 2,99 3,66 4,23 5,00 5,18 5,98 6,68 7,32 7,91 8,45 8,96 9,45
55 3,29 4,03 4,65 5,50 5,69 6,57 7,35 8,05 8,70 9,30 9,86 10,39
60 3,59 4,39 5,07 6,00 6,21 7,17 8,02 8,78 9,49 10,14 10,76 11,34
65 3,88 4,76 5,49 6,50 6,73 7,77 8,69 9,52 10,28 10,99 11,65 12,28
70 4,18 5,12 5,92 7,00 7,25 8,37 9,35 10,25 11,07 11,83 12,55 13,23
75 4,48 5,49 6,34 7,50 7,76 8,96 10,02 10,98 11,86 12,68 13,45 14,17
80 4,78 5,86 6,76 8,00 8,28 9,56 10,69 11,71 12,65 13,52 14,34 15,12
85 5,08 6,22 7,18 8,50 8,80 10,16 11,36 12,44 13,44 14,37 15,24 16,06
90 5,38 6,59 7,61 9,00 9,32 10,76 12,03 13,17 14,23 15,21 16,14 17,01
95 5,68 6,95 8,03 9,50 9,83 11,35 12,69 13,91 15,02 16,06 17,03 17,95
100 5,98 7,32 8,45 10,00 10,35 11,95 13,36 14,64 15,81 16,90 17,93 18,90
